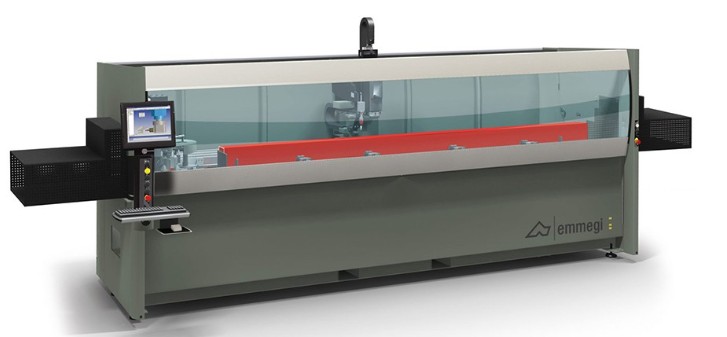

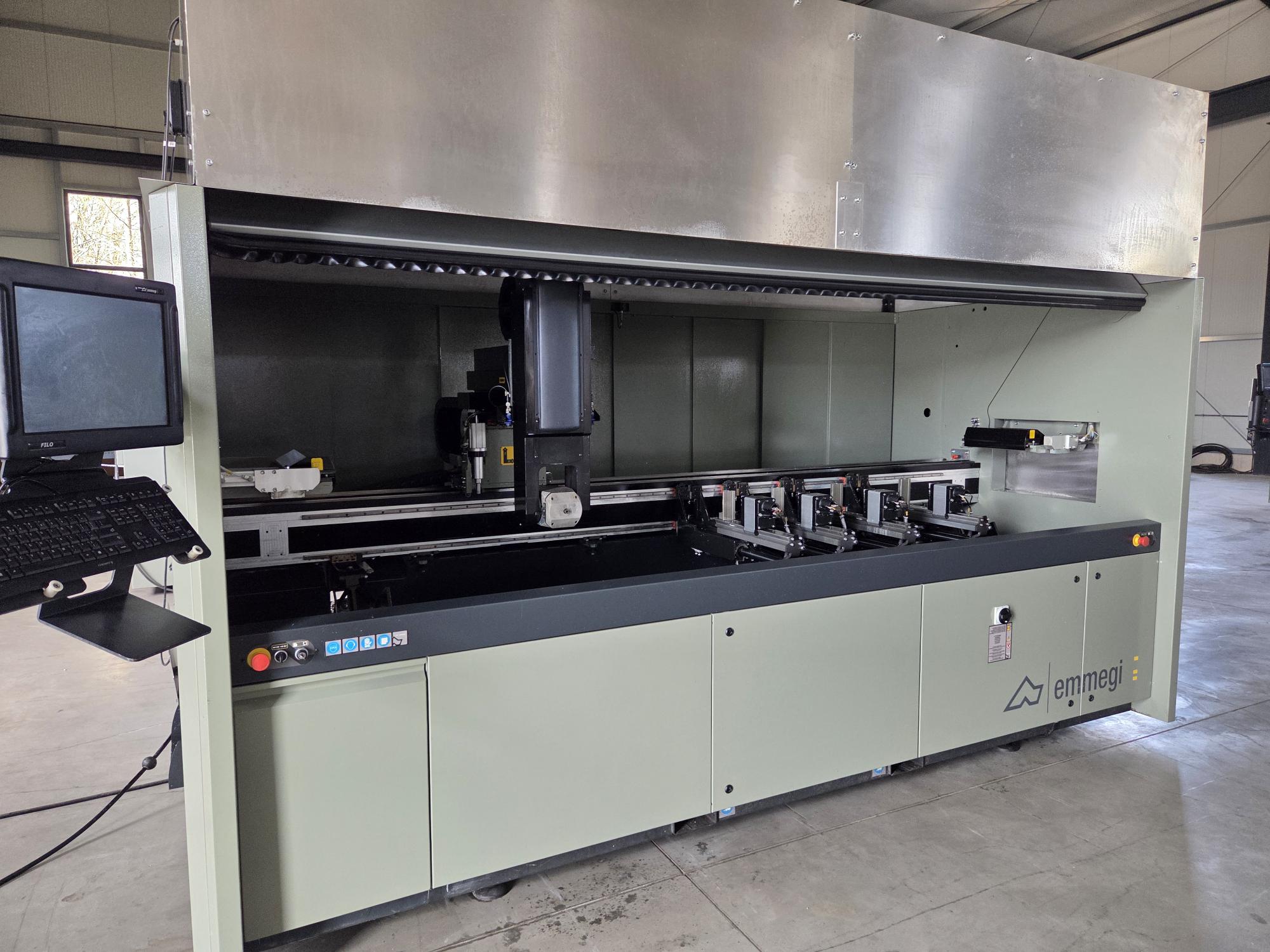

Bearbeitungszentrum mit 4 CNC gesteuerten Achsen zur Bearbeitung von Profilstäben oder Teilen aus Aluminium.

Gepflegtes Stabbearbeitungszentrum!
Die Maschine befindet sich in einem außergewöhnlich guten Zustand und ist gut ausgestattet!

Bearbeitungszentrum mit 4 CNC-Achsen für die Bearbeitung von Stangen oder Werkstücken aus Aluminium, PVC und Leichtmetalllegierungen im Allgemeinen und aus Stahl bis zu 2 mm. Werkzeugmagazin mit 8 Plätzen, nimmt auch einen Winkelkopf und einen Scheibenfräser auf, um das Werkstück auf 5 Seiten zu bearbeiten. Bearbeitet Stangen bis zu einer Länge von 4 m in einem, Überläge ist bis zu 8m möglich und man wird dort automatisch durchgeleitet. Die 4. CNC-Achse ermöglicht eine
stufenlose Drehung der Elektrospindel von 0° bis 180°, um Bearbeitungen am Umfang des Profils auszuführen. Außerdem erleichtert eine bewegliche Arbeitsebene das Be- und Entladen des Werkstücks und
vergrößert den bearbeitbaren Querschnitt beachtlich. Die Maschine verfügt über ein 3-D Programmierugs-Software.
Barcode Scanner .
Zubehör:

• Handbedienteil MG Pilot
• 3-D Software Cam/Plus
• 2. Materialanschlag für Mehrfachbelegung oder Überlänge
• Barcodescanner
• Werkzeugwechsler mit 8 Plätzen

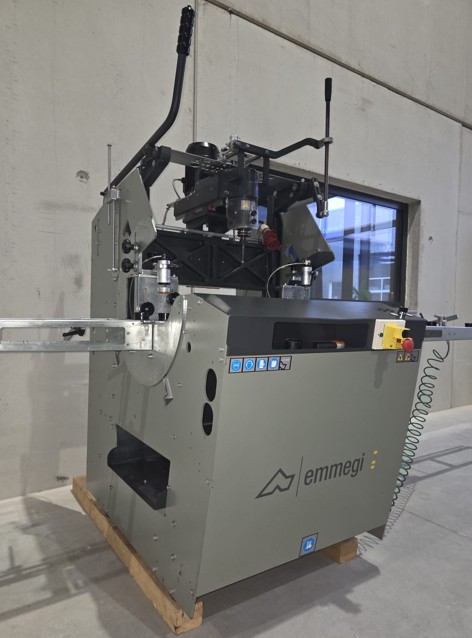

Einspindel-Kopierfräse mit manueller Steuerung und pneumatischer Blockierung. Fräsbewegung des Kopfes über indirekten Hebel. Möglichkeit zur Durchführung von durchgehenden Bearbeitungen ohne Drehung des Werkstücks sowie zur Bearbeitung von Stahl bis zu 2 mm. Kratzfester Arbeitstisch. Manueller Kopierstift.

Umlenkhebel für das Verfahren des Kopfes:
Das manuelle Verfahren des Werkzeugs auf der horizontalen Ebene erfolgt zur Verminderung der Kraftanstrengung über einen Hebel. Die Höhe des Handgriffs ist zur Ermöglichung eines praktischen und ergonomischen Einsatzes verstellbar.

Steuerknüppel:
Der Hebel gewährt die Ausführung der senkrechten Bewegung der Fräseneinheit. Auf dem Handhebel befindet sich die Starttaste des Motors. Die Frässpindel verfügt über einen Werkzeughalter mit ISO 30 Schnellkupplung; seitlich an der Maschine befinden sich vier Aufnahmeplätze für vier Werkzeughalter.

Anschläge und Rollenbahnen:
Die Rollenbahnen auf der rechten und linken Seite unterstützen die Bearbeitung von sehr langen Profilen. Ein System von handregulierbaren Anschlägen die auch rechts und links vorhanden sind, erlaubt die korrekte Lage des Teils in der Maschine und bringt es in den Bearbeitungsbereich.

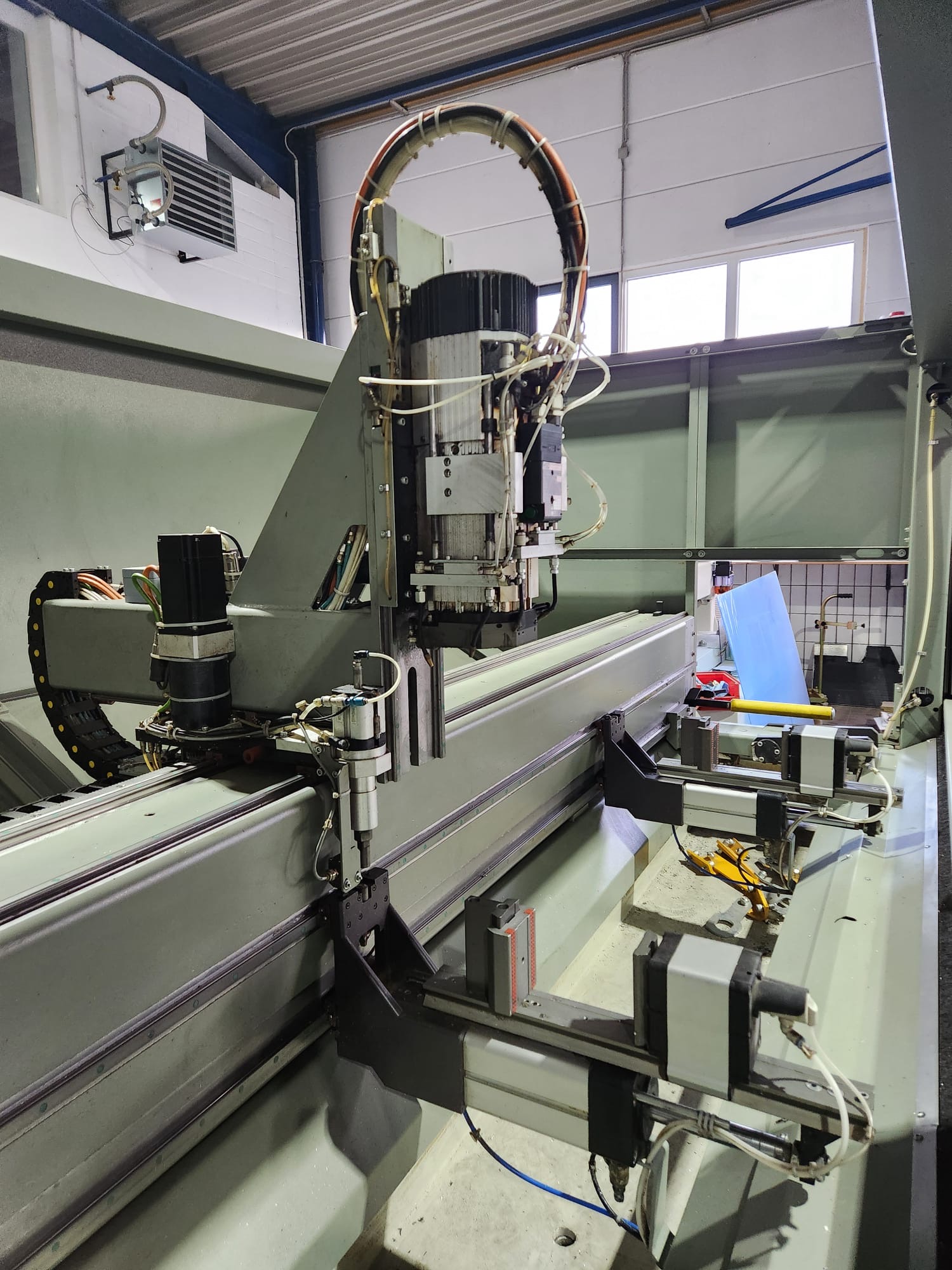

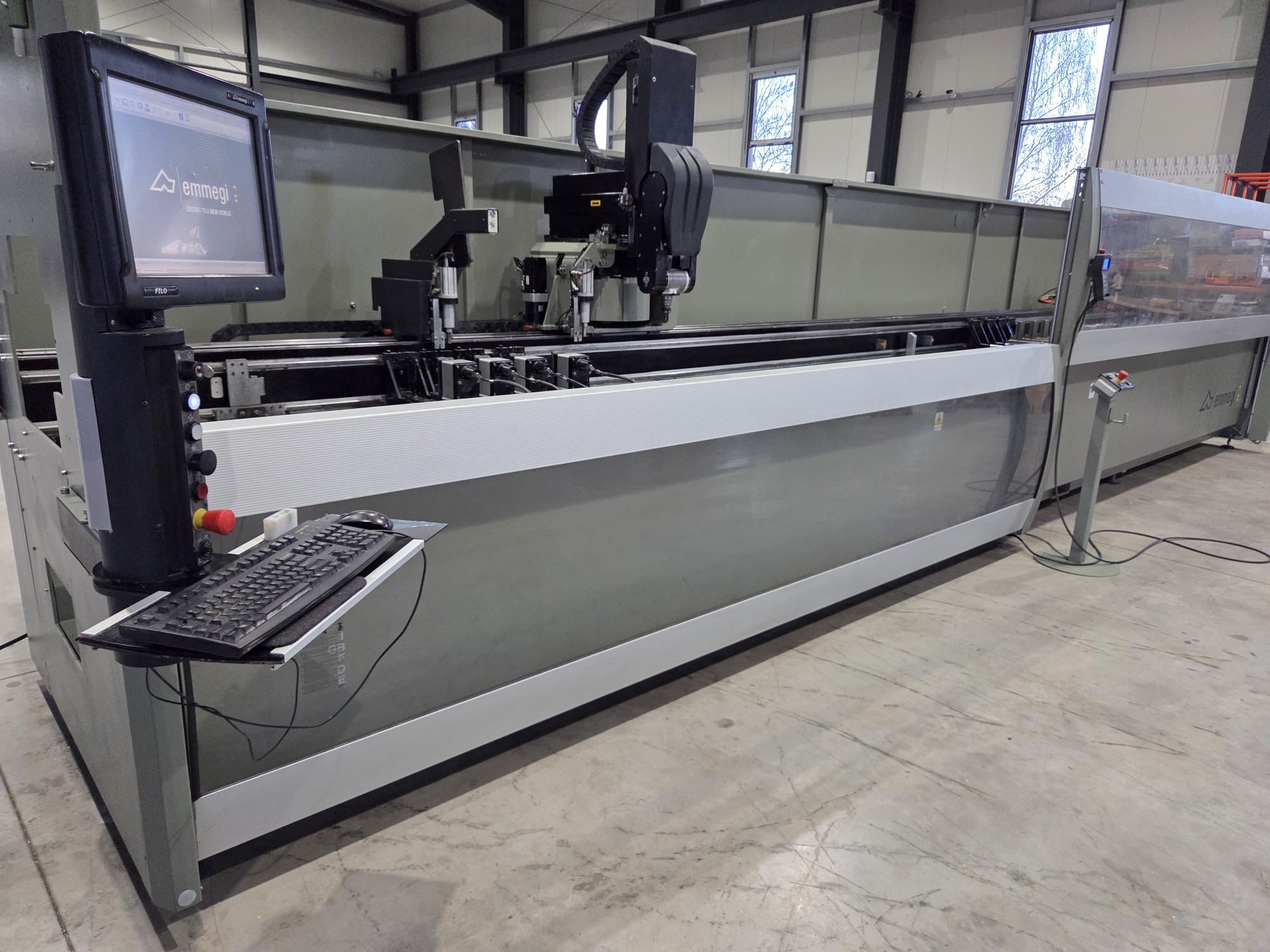

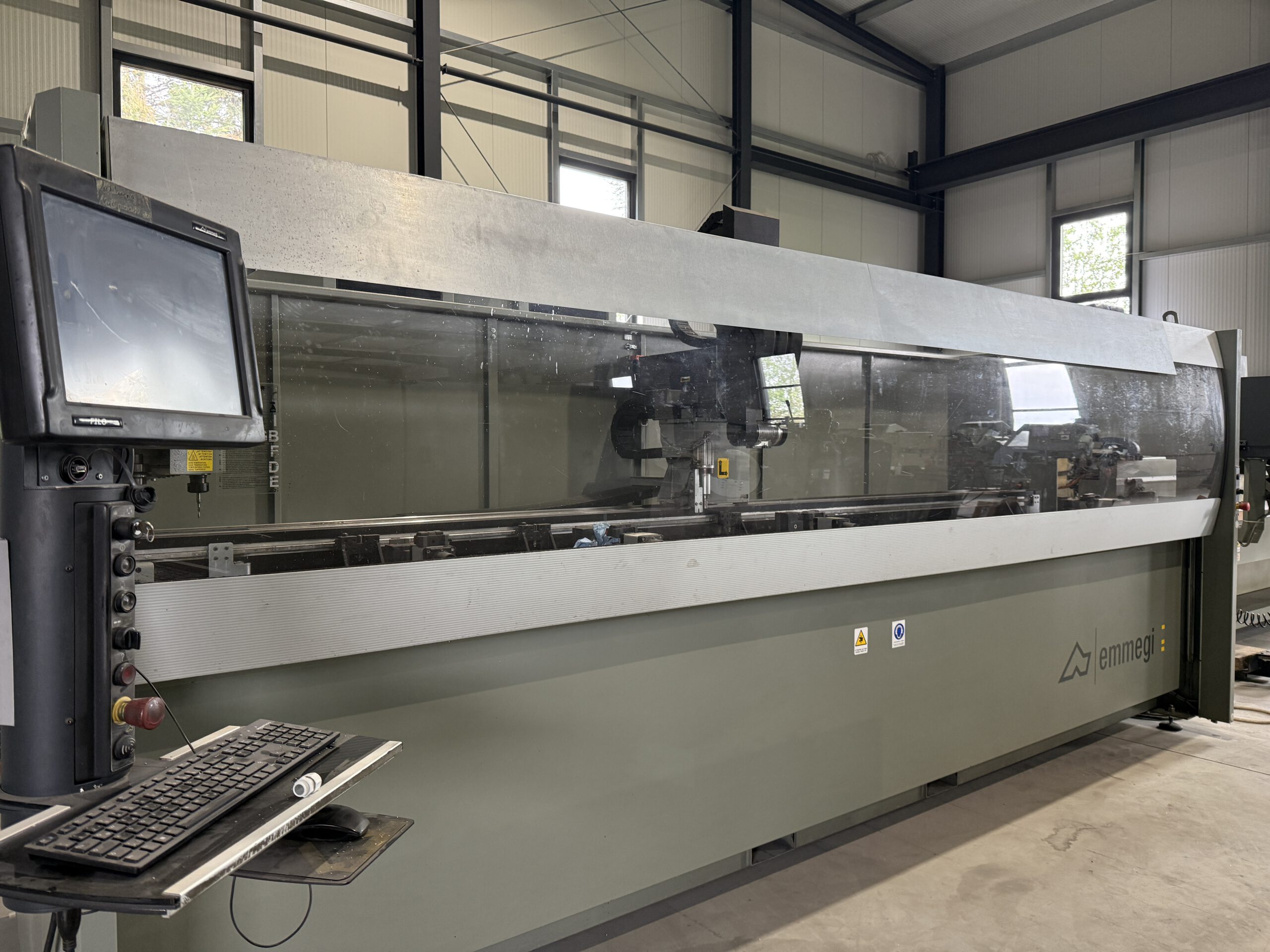

CNC-Bearbeitungszentrum mit 4 gesteuerten Achsen mit automatischer Spindeldrehung ( 0-180°).
So erreicht die Maschine auch alle 3 Profilseiten des Werkstücks ohne es von Hand zu drehen.
Die Maschine verfügt über eine wassergekühlte Spindel die 20000 Umdrehungen macht. Sie eignet sich für die Bearbeitung von Profilstäben oder Teilen aus Aluminium, PVC, Leichtmetalllegierungen und Stahl bis 2 mm. Verfügt über ein manuelles Werkzeugmagazin mit 9 Plätzen und ein automatisches Werkzeugmagazin mit 4 Plätzen auf der linken Seite der Kabine. Ebenso hat sie ein zweites automatisches Werkzeugmagazin mit 4 Plätzen auf der rechten Seite der Kabine. Die Positionierung des Profils erfolgt durch einen links positionierten, pneumatischen Anschlag, die Blockierung durch 4 robuste Spanner, die automatisch positioniert und kontrolliert werden. Durch den zweiten pneumatischen Anschlags auf der rechten Seite können Bearbeitungen von großen Stangen, die doppelt so lang wie der Bearbeitungsbereich sind, durchgeführt werden ( Überlängenbearbeitungen ).
Außerdem erleichtert eine bewegliche Spannbereich das Be- und Entladen des Werkstücks und vergrößert den
bearbeitbaren Querschnitt beachtlich.

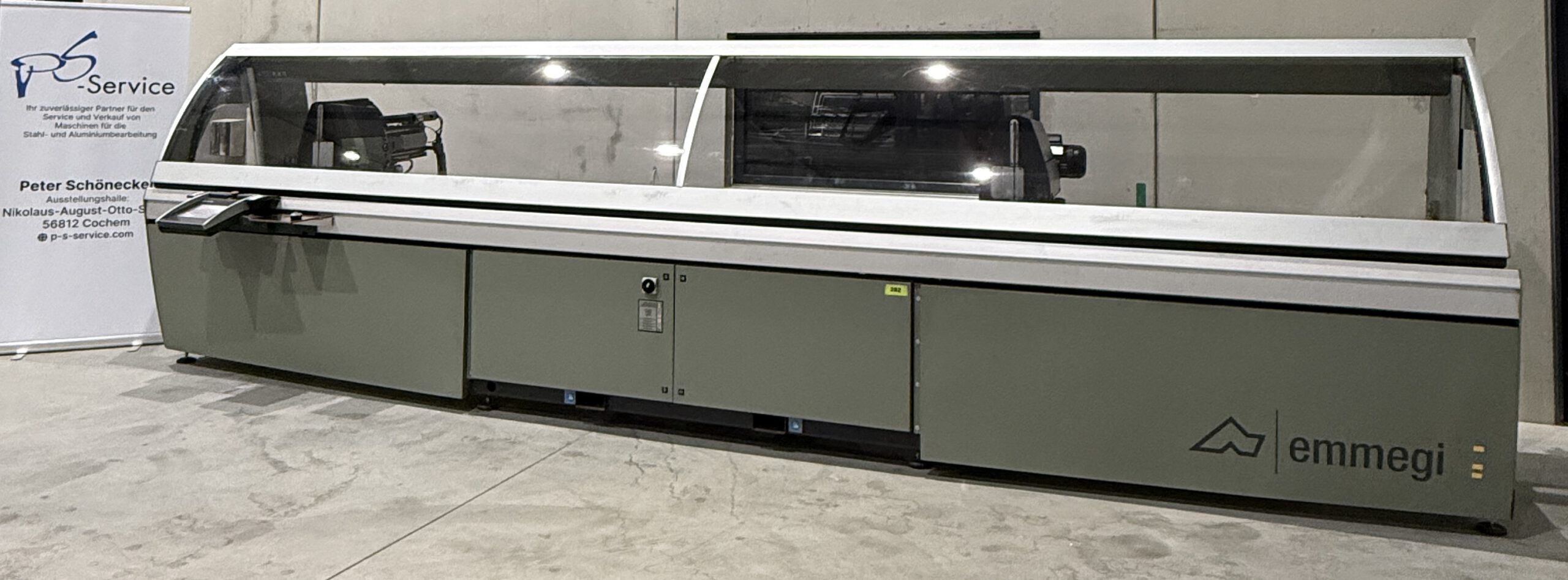

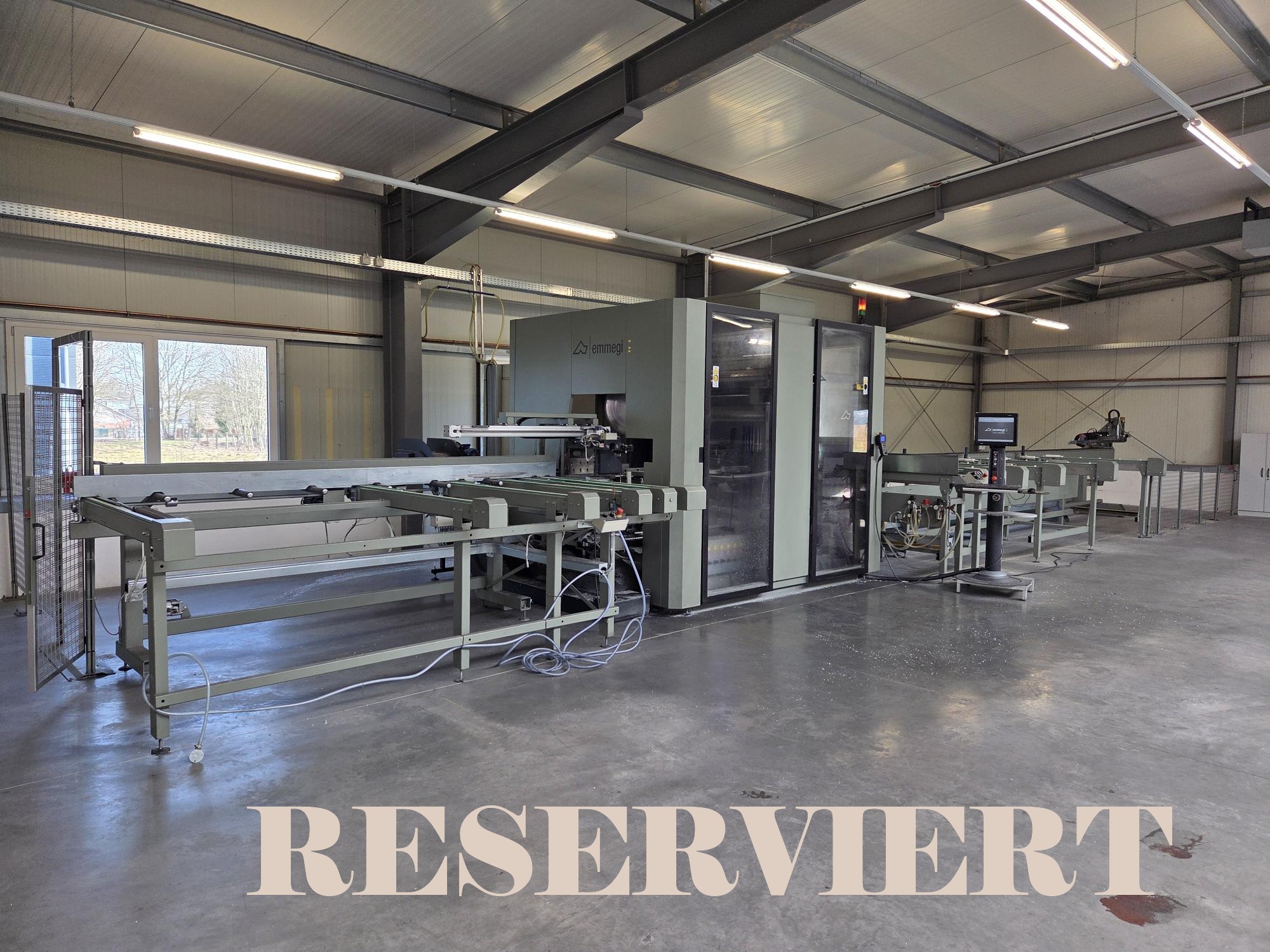

Quadra L1 in sehr gutem Zustand mit extrem wenig Stunden zu Verkaufen.
Auf Wunsch auch gerne mit Aufbau! Vorführung mit Profil möglich!

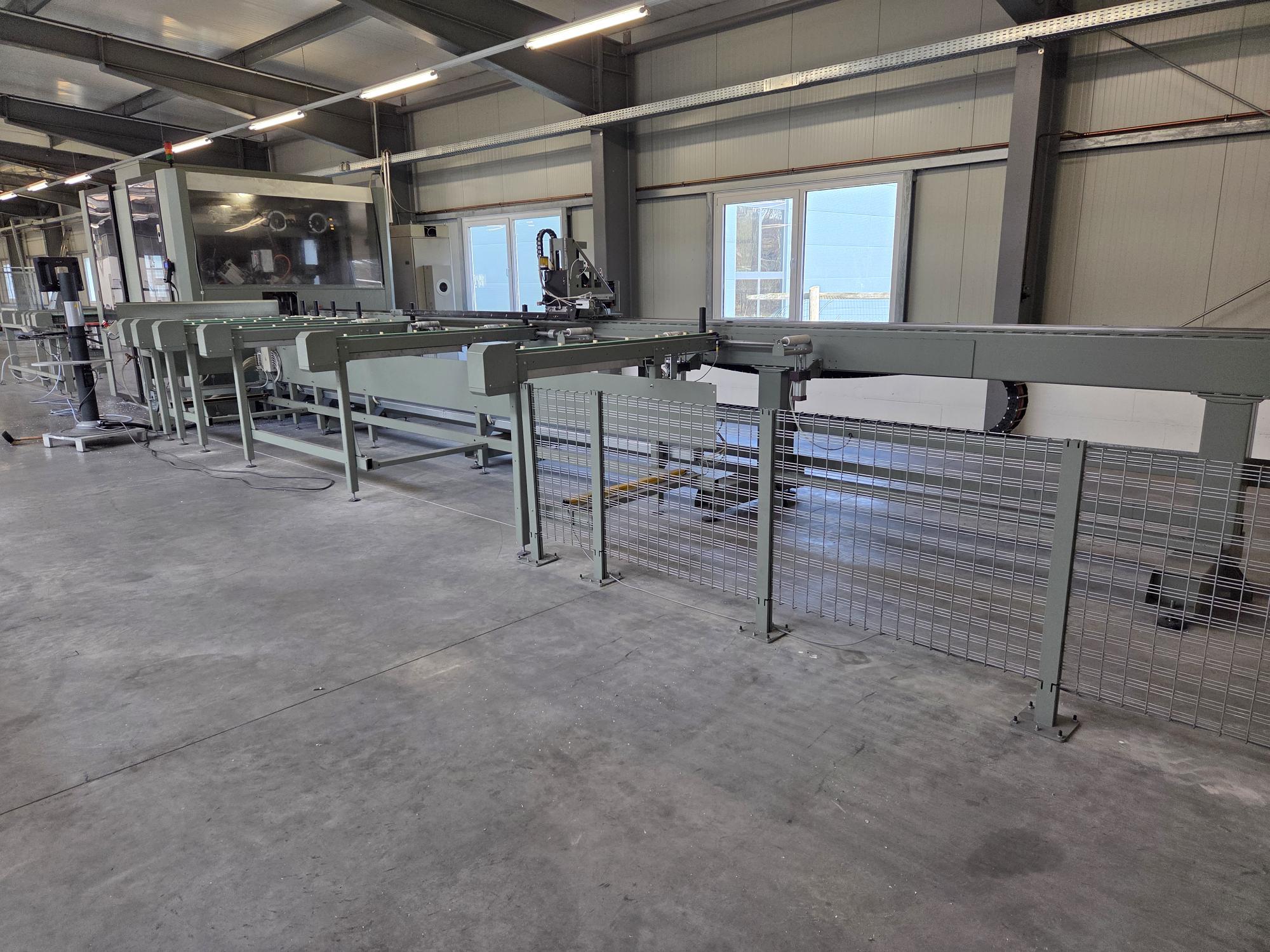

Durchlaufzentrum Quadra L1 mit sehr guter Ausstattung:

• 6 Spindeln 360° um Profil in beliebigem Winkel um Profil drehbar
• 7,5 Meter Stangenlademagazin
• 600mm Säge und Klinkaggregat
• Aufstelleinrichtung für Profile
• Handbedienteil MG Pilot
• 2 Stahlvorderbänder für Abfallaustransport
• Software Slice
• Software CamPlus / Job

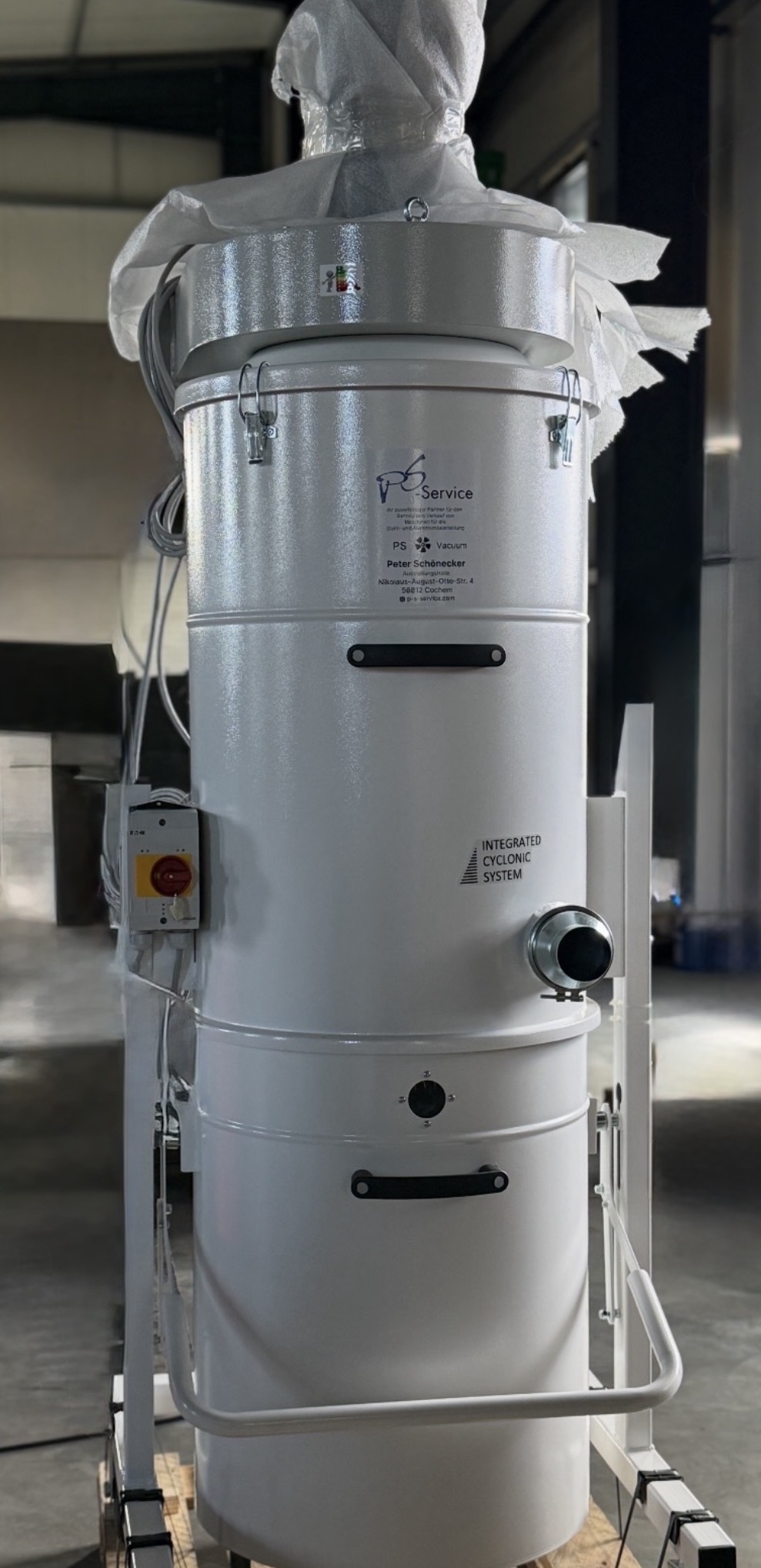

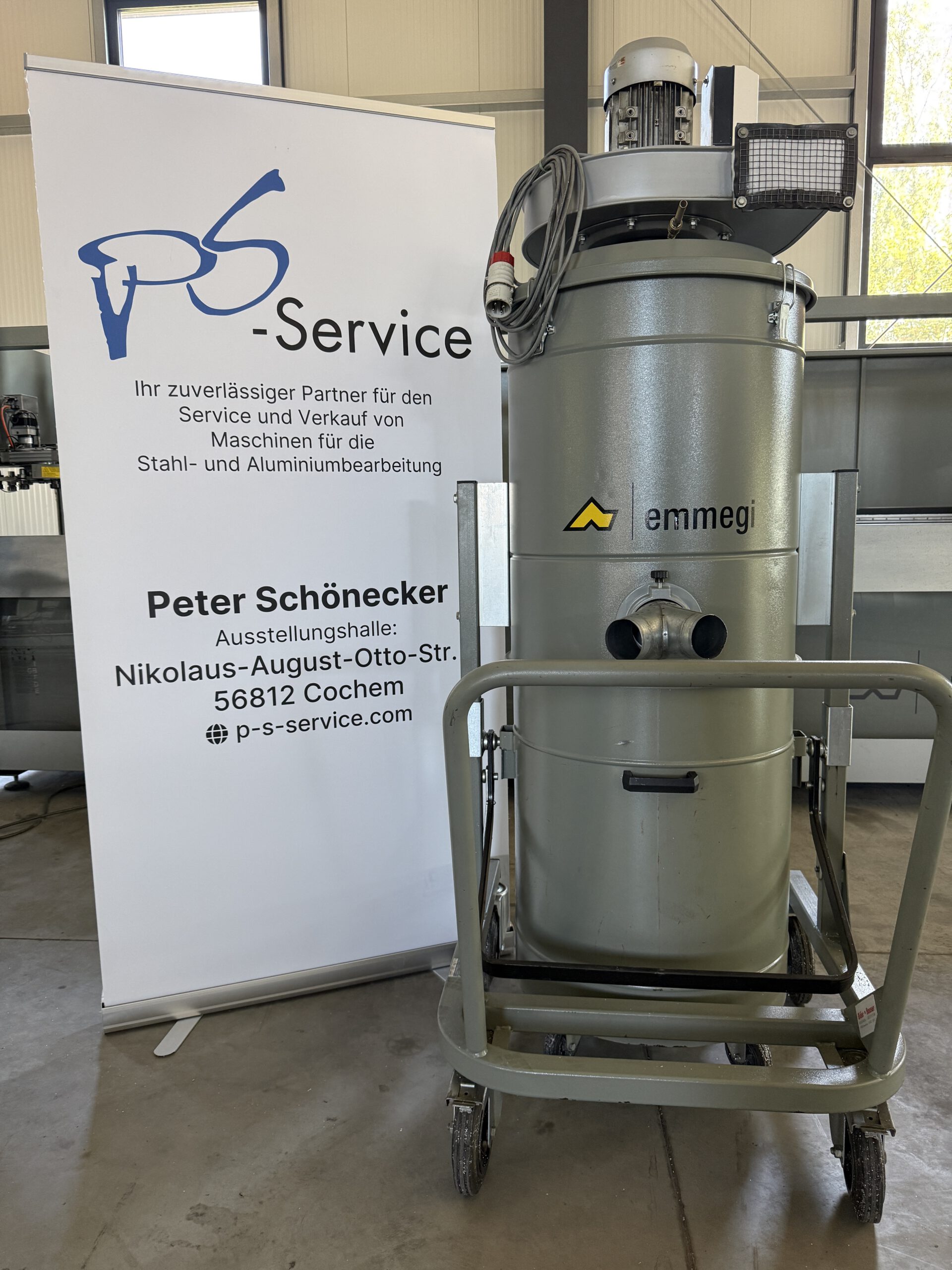

Diese 3-kW-Absauganlage ist ein Neuzugang in unserem Sortiment und dient der effizienten Späne- und Staubabsaugung in der industriellen Fertigung und Werkstatt. Mit einer Motorleistung von 3 kW stellt die Anlage sicher, dass anfallende Späne direkt während des Arbeitsprozesses zuverlässig abtransportiert werden.

Das Gerät ist speziell für den parallelen oder direkten Betrieb mit folgenden Maschinen ausgelegt:

• Doppelgehrungssägen
• Einkopfsägen

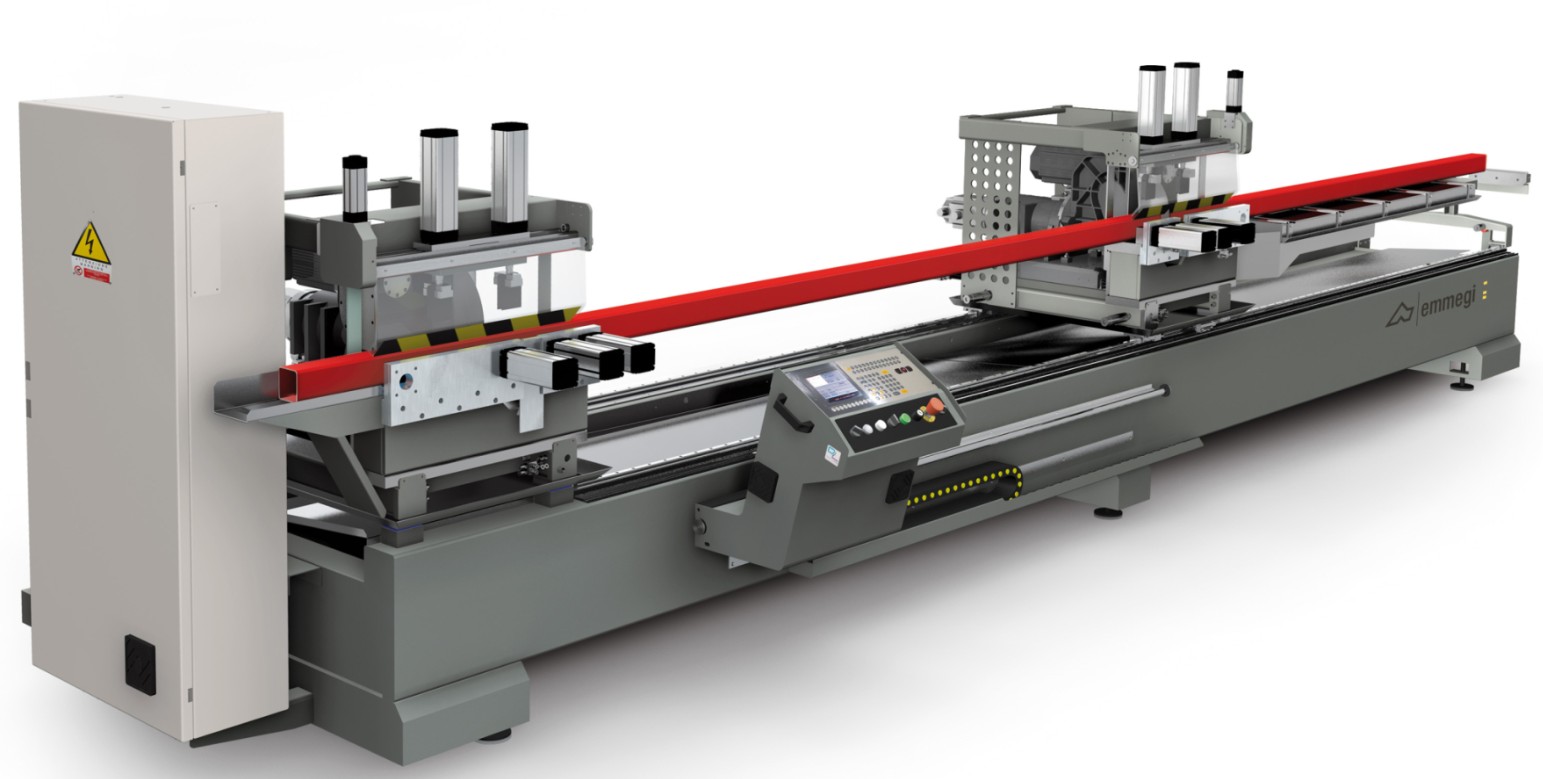

Doppelgehrungssäge mit 5 NC-Achsen für Aluminium und Leichtmetalllegierungen, mit automatischer beweglicher Kopfbewegung und elektronischer Steuerung aller Winkel von 22°30′ (innen) bis 45° (außen) mit einer Auflösung von 280 Positionen pro Grad. Die 600 mm Sägeblätter verfügen über zwei verschiedene Vorschubmodi. Der Standardvorschub optimiert die Schnitttabelle in vertikaler Richtung für das Schneiden von Profilen mit einer Höhe von mehr als 450 mm. Der Radialmodus nutzt einen großen Hub, der über die vertikale Referenzplatte hinausgeht, und erzeugt ein großes Diagramm in horizontaler Richtung für Profile mit einer Breite von bis zu 240 mm.

Zubehör:

• Software Paket Pro: Überlänge / Shortcut / Kappschnitt / Keilschnitt
• pneumatische Profilunterstützungen
• Datenübernahme aus Externen Programmen ( LogiKal / Schücal / MAP / TXT / Excel …. )
• zusätzliche Spanner
• zusätzliche Materialauflage
• Kurzteilspanner für Automatikschnitt + Atomatikschnitt
• zusätzlicher Spanner auf Rollenbahn
• motorisch gesteuerter Vorschub
• Schutzhaube mit einstellbarer Öffnungsweite für verbesserte Lärm- und Schmutzbedingungen

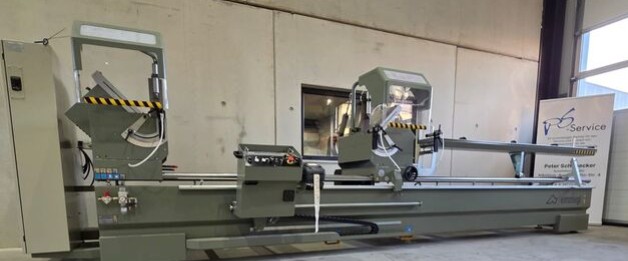

Elektronische Doppelgehrungssäge mit automatischem Vorschub des beweglichen Schneidkopfs, angetrieben von einem bürstenlosen Motor mit numerischem Steuerungssystem. Pneumatische Steuerung der Winkelverstellung in drei festen Positionen 90°, 45° und 22°30’ (außen) oder mit mechanischem System zur manuellen Einstellung von Zwischenwinkeln. Hydro-pneumatischer Vorschub der Sägeblätter. Schwenkbare Köpfe: Die Drehung der Köpfe um die horizontale Achse erfolgt mittels pneumatischer Zylinder, und die erzielbaren Winkel reichen von 90° bis zu 22°30′ außen; Zwischenwinkel werden mittels spezieller, manuell einstellbarer Anschläge eingestellt. Die mobilen Einheiten sind mit integrierten pneumatischen Herunterklappschutzvorrichtungen für den Bearbeitungsbereich ausgestattet.

Pneumatische Zwischenträger
Der pneumatische Zwischenträger ist äußerst nützlich beim Schneiden von leichten Profilen beträchtlicher Längen. In diesem Fall sorgt der pneumatische Träger automatisch für die ideale Unterstützung des Profils.

Zusätzlicher Spanner zur Profilunterstützung auf Rollenbahnen
Nach jedem Schnitt neigt der verbleibende kurze Profilabschnitt dazu, auf die Rollenbahn zu fallen, mit der Gefahr, noch auf die Sägeblattkante zu stoßen, während die Schnittphase noch läuft. Diese Bewegung kann sowohl das Werkstück selbst als auch das gerade geschnittene beschädigen. Der zusätzliche auf der Rollenbahn installierte Schraubstock verhindert dieses Problem, indem er das Profil während des gesamten Schnittvorgangs fixiert.
